產品說明：

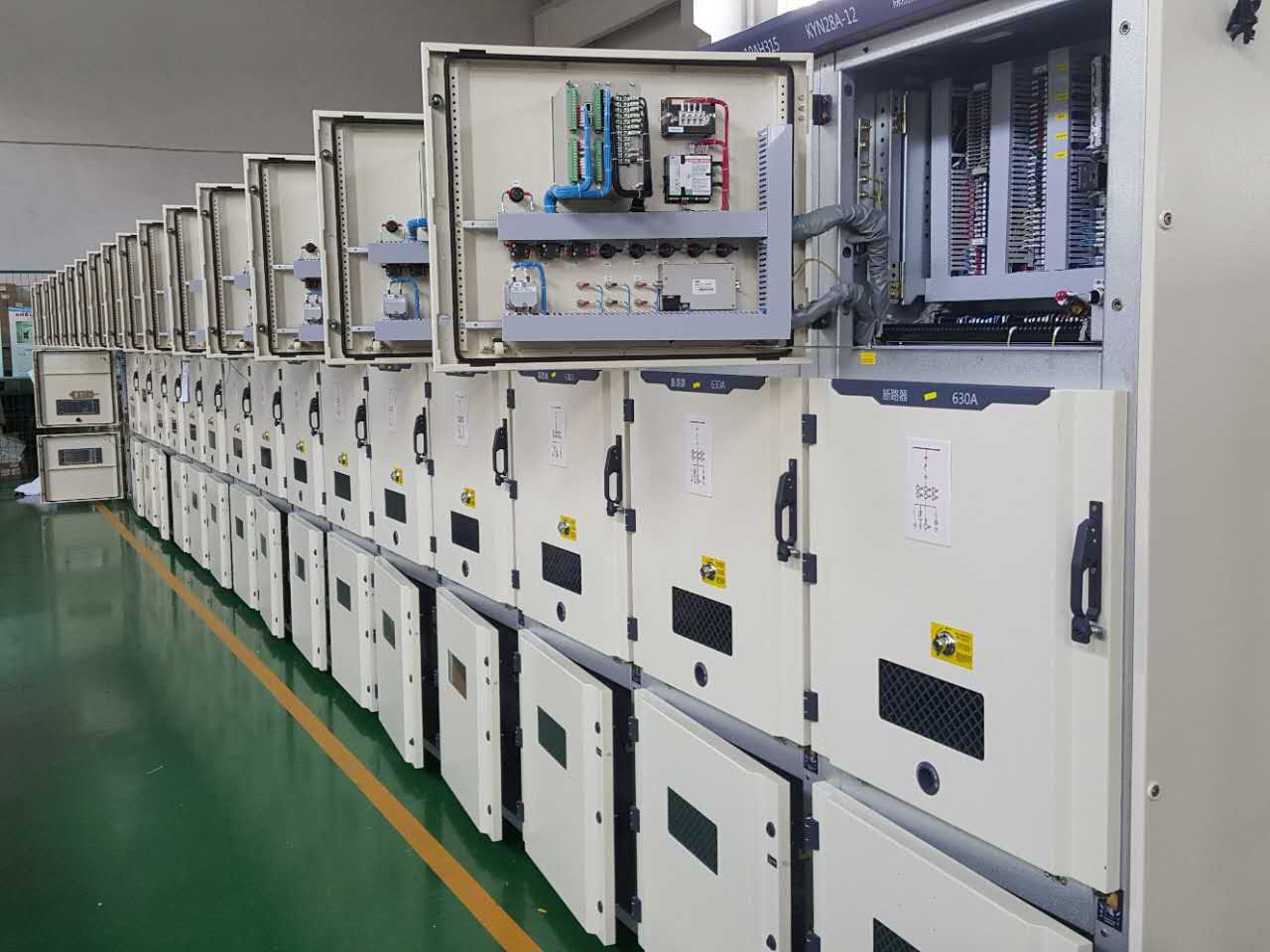

KYN28A-12鎧裝移開式交流金屬封閉開關設備系三相交流額定電壓12kV、額定頻率50HZ成套配電裝置。主要應用于發電廠、變電所及工礦企業、高層建筑的變配中作為接受和分配電能之用，實行控制、保護、監測之用。
本開關柜符合GB3906、GB11022、IEC298(1009)標準。
◇主要特點：
●開關柜由柜體和可移開部件兩部分組成，外觀平整、簡潔、美觀，具有簡單、可靠的“五防”連鎖功能，防止誤操作。
●高壓室內的二次線槽采用全金屬防護，運行更安全、可靠。
●斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生。
●所有器具均適當?shù)难b置與同一處所，便于檢視操作。
●變電站經設計將具有各項功能之器具組合形成整套設備，其所需空間較小，且可適用于屋內外任何處所。
●視客戶需求，方便配合結構體，容易安裝定位于任何地坪。
●帶電部分均經適當絕緣，且所有組件全部裝于金屬箱內，對人員或設備均很安全。利用整套型變電站配電時，其高壓回路容易深入負荷中心而減少電力損失，并可改善電壓。
◇技術參數：
|
序號
|
名稱
|
單位
|
數值
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定電流
|
A
|
630 1250
1600 2000 2500 3150 4000
|
|
3
|
額定頻率
|
Hz
|
50
|
|
4
|
1min工頻耐受電壓相間、相對地
|
kV
|
42
|
|
5
|
1min工頻耐受電壓隔離（斷口）
|
kV
|
48
|
|
6
|
雷電沖擊耐受電壓峰值
相間、相對地
|
kV
|
75
|
|
7
|
雷電沖擊耐受電壓峰值
（斷口）
|
kV
|
85
|
|
8
|
主母線額定電流
|
A
|
630 1250
1600 2000 2500 3150 4000
|
|
9
|
分支母線額定電流
|
A
|
630 1250
1600 2000 2500 3150 4000
|
|
10
|
額定短路開斷電流
|
kA
|
20 25
31.5 40
|
|
11
|
額定短時耐受電流/額定短路持續時間
|
kA/4S
|
20 25
31.5 40
|
|
12
|
額定峰值耐受電流
|
kA
|
50 63
80 100
|
|
13
|
額定短路關合電流
|
kA
|
50 63
80 100
|
|
14
|
1min輔助回路工頻耐受電壓
|
V
|
2000
|
|
15
|
防護等級
|
|
IP4X(斷路器室門打開或隔室之間為IP2X)
|
◇產品尺寸：
|
項次
|
寬度
|
高度
|
深度
|
|
KYN28A-12
|
650、800、1000
|
2320
|
1510、1670、1810
|
